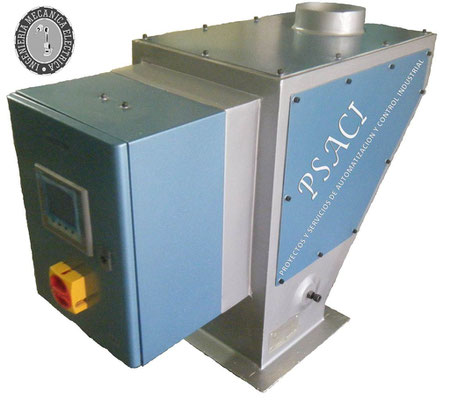

DOSIFICADOR PONDERAL "DP25"

DP25
DP25

MAQUINA PARA MEZCLAS DE GRANOS Y PRODUCTOS GRANULADOS DE MOD. DP 25

Productos para mezclar:Trigo, Arroz, o cualquier producto que corra

    perfectamente bien sobre un plato inclinado.



Peso espesifico:              Indistinto



Capacidad Minima:         0.5 Toneladas/Hora

Capacidad Maxima:        25 Toneladas/Hora



Dimenciones:                 820mm x 500mm x 660 mm



Peso:                              100 Kg. Aprox.





Operacion:                     100% Automatica, por medio de PLC y

                                      comunicacion Ethernet.



Cantidad de personal para su operacion:    1

(solo para seleccion de receta o parametros)

CARACTERISTICAS TECNICAS

Desgaste:             Todas la partes en contacto con el producto son de

acero alal carbon en calibre ¼.



Funcionamiento:   Electromecanico.



Alimentacion:        220 Vac ó 127 Vac , 60 Hz.



Consumo:               0.20 Kw.



PARTES DE LA MAQUINA

  1. Entrada de producto
  2. Rasera
  3. Pistón electromecanico
  4. Sensor de carrera (abierta al máximo)
  5. Sensor de carrera (cerrada al máximo)
  6. Tablero eléctrico (Dentro esta el motor del pistón)
  7. Tobogán de Producto
  8. Estructura de la Maquina
  9. Celda de carga
  10. Plato de impacto de producto (sobre la celda de carga)
  11. Control PLC Con función Ethernet
  12. Pantalla LCD Touch Screen.

DESCRIPCION DEL CICLO EN AUTOMATICO

  • Se le programan los parámetros a los equipos tales como son: cantidad total que se quiere mezclar, porcentajes de la receta, etc.



  • En cuanto arranca el transportador inferior, las maquinas empiezan a controlar el paso de producto atreves de ellas para lograr la mezcla programada.



  • En caso de que el grano llega con basuras o impurezas la maquina controla abriendo o cerrado la resera para controlar el flujo de grano y así lograr mantener la mezcla en los porcentajes deseados.



  • Cualquier falla o falta de producto en cualquier tolva detendrá automáticamente el proceso de las otras para evitar fallas en la mezcla.

Ejemplo de proyecto donde mezclamos 3 productos en los cuales utilizamos DP25.

Render 3D

VIDEOS DE MAQUINA TRABAJANDO
